Avanceret digital printning af elektronik - Prototyping af trykte og printede komponenter

Overvejer du at integrere en ultra tynd fugtighedssensor i dit produkt? Mangler du et fleksibelt termoelement? På Teknologisk Institut kan vi hjælpe dig med at designe, printe og overflademontere elektriske kredsløb og sensorer direkte på fleksible og ultratynde underlag.

Vi tager dig igennem hele processen

Nedenfor er en liste over de tjenester, vi leverer, som kan hjælpe dig på din rejse.

Teknisk/økonomisk vurdering – Før vi begynder at designe og lave en prototype, kan du få en teknisk og økonomisk vurdering. I vores vurdering giver vi et Go/No Go-svar på, om vi kan give dig en løsning eller ej. Hvis der er en Go, så giver vi dig en systemarkitektur (SA) og foreløbig materialeliste (præ-stykliste). Med disse informationer i hånden kan vi bedre rådgive dig, hvad løsningen vil indebære og estimere materiale- og komponentomkostningerne for den eventuel endelig prototype.

Design og prototyping – Når vi har en teknisk/økonomisk vurdering, bringer vi ideen ind i vores pilotlinjer. Det første skridt er at designe layouts, hvorefter vi har flere muligheder for at lave en prototype. På Teknologisk Institut har vi både en fuld digital avanceret deponeringsprototyping-pilotlinje og en silketryk-pilotlinje. De fulde specifikationer for vores pilotlinjeudstyr er vist nedenfor.

F-seriens avancerede deponeringsværktøj

• Konica Minolta KM1024i industrial ink-jet print head
• 2 x Dimatix DMC 16 nozzle, 1pL or 10pL ink jet- print head
• Optomec Aerosol Jet digital printing system
• Adphos NIR & LED UV curing
• 4pp & microscope quality control

Fristch LM901

• Manual dispensing and pick & place tool
• Camera visual based system
• Down to 0201 components
• Mounting of packages and bare dies
• Component mounting
• Adheasive testing

Novacentrix Pulse Forge sintering system

• Xenon flashlamp 75x300 mm
• Voltage < 950 V
• Discharge time > 100µs
• Power < 7 kW/cm2
• Energy density < 11 J/cm2

Eksempler på prototypekomponenter

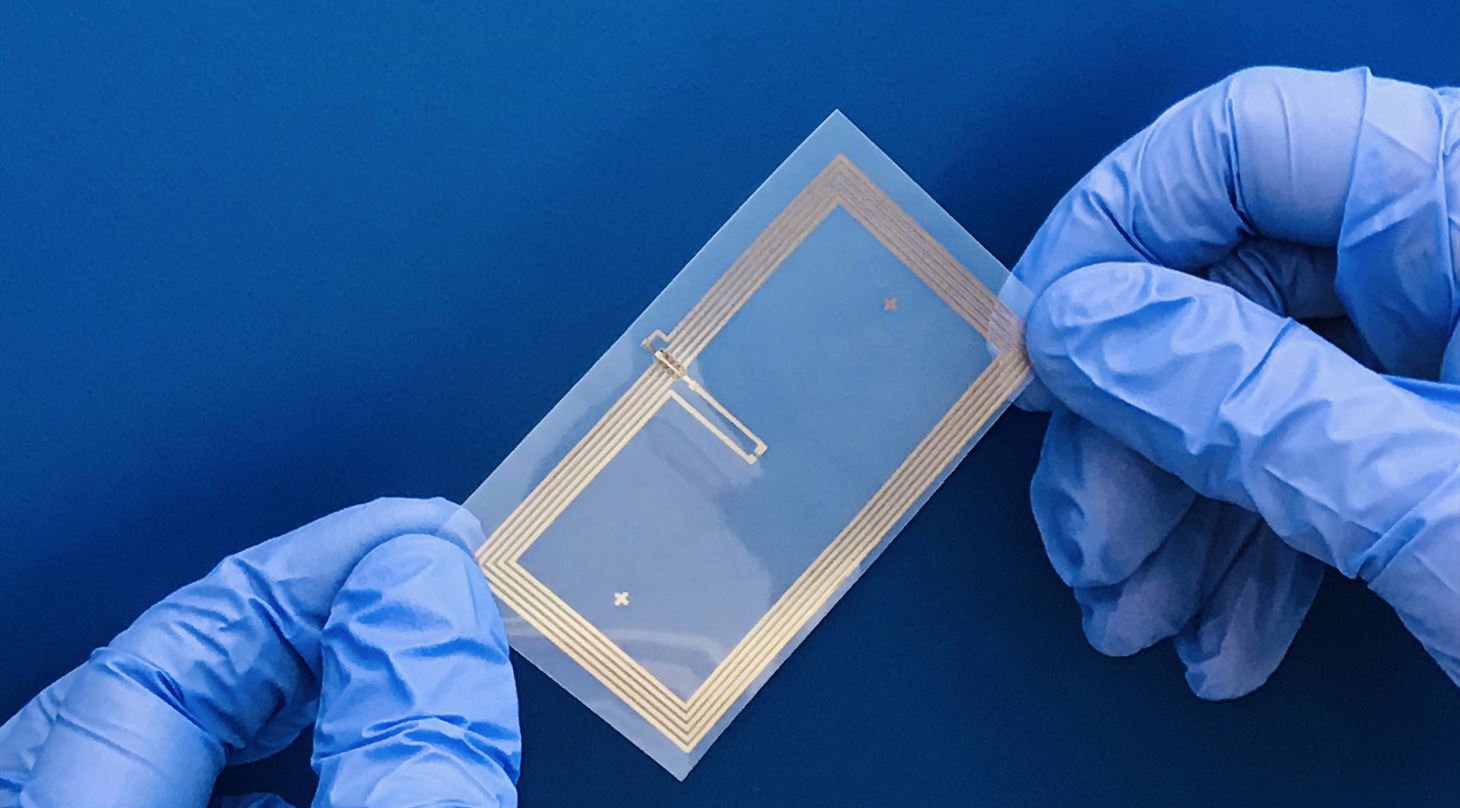

Ink jetted NFC tags

Tre lags ink jetted; to nanosølv print og et UV hærdet dielektrisk print.
Silicon IC (NTAG213) monteret ved brug af Fritsch pick & place værktøj.

Billedet viser NFC taggen samt det printede tværsnit.

LED lighting
Sølv og kobber ledende linjer, som enten er silketrykt eller inkjet printet på papir eller PET folie.

LED montering er udført med en Fritsch pick and place maskine.

Kapacitive sensorer
Inkjet printede elektroder ned til 200 µm afstand (kan sænkes ned til 50 µm gennem lasermikrobearbejdning).
Anvendes til fugt- og gasregistrerings-applikationer, samt berøringsfølsomme sensorer.

Berøringssensor & LED interaktiv DEMO

Ink-jet printede sølv kredsløb på PET folie. LED'er er monteret ved hjælp af Fritsch pick & place. En DEMO af en berøringsfølsom sensor med Swarovski-krystaller monteret på et printet elektronik.

Kontakt os for mere information

Hvis du vil vide mere om printet elektronik eller har en idé om, hvordan printet elektronik kan tilføre værdi til dine produkter eller ideer, bedes du kontakte Zachary J. Davis på +45 7220 2507 eller e-mail: zjd@teknologisk.dk.

Vi kan også assistere med projektfinansiering gennem Innovationsfonden, Horizon Europe og andre finansieringskilder.
