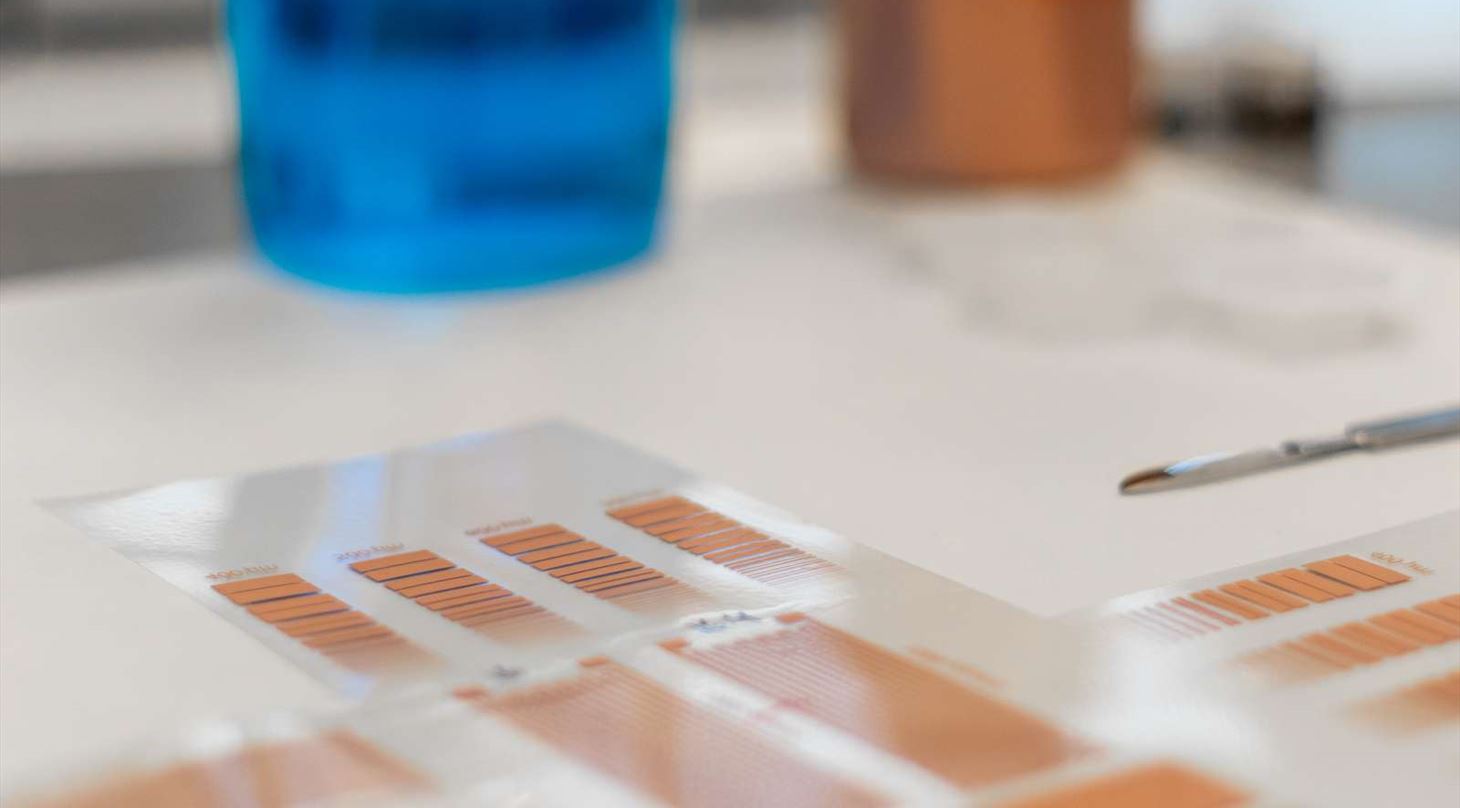

Printed copper electronics

Kobberblæk - Tekniske datablade

Teknologisk Instituts kobberløsning muliggør præcis og ressourceeffektiv printning af ledende kredsløb på forskellige underlag, hvilket forbedrer ydeevnen og reducerer omkostninger.

Vores proces erstatter dyre, sjældne sølvblæk og farlig ætsning. Den sænker både omkostninger og CO₂-aftryk, sparer ressourcer og understøtter miljøvenlig, lokal produktion af moderne elektronik.

Tekniske egenskaber:

  • Overflademodstand: 10 mΩ/□/mil på belagt PET (for 120T væv)
  • Vedhæftning: 4B-5B (ISO 2409)
  • Fremragende pot life: 72 timer ved 25°C
  • Enestående kompatibilitet: standard konvektionsovn kombineret med sintring ved varmeprægning
  • Ydelse kan tilpasses (tilpassede løsninger efter ønske)

For yderligere tekniske data henvises til Teknisk Datablad (TDS).

For sikker håndtering af vores blæk, se venligst Sikkerhedsdatabladet (SDS).
